反擊破碎機

反擊破碎機又叫反擊破，可以處理石灰石、煤矸石等多種中等硬度物料，利用“石打鐵”破碎原理，實現“少碎多磨”工藝，在砂石骨料生產線中一般用在顎破、圓錐破或者重錘破工序之后，做二級整形使用，成品料粒形好，呈立方體，出料粒度可以自由調節。

反擊破碎機破碎原理

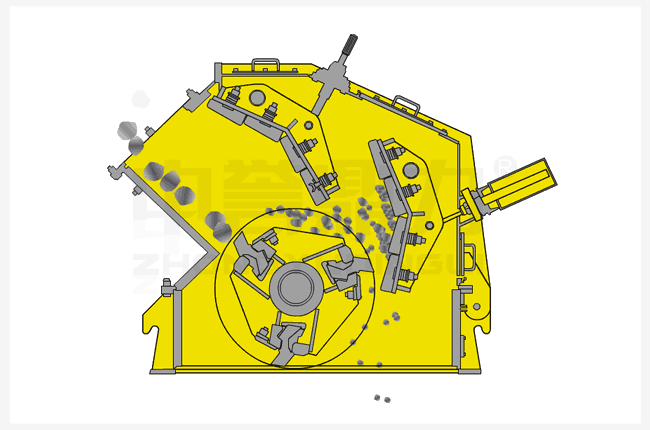

反擊破碎機工作原理圖

反擊破碎機主要結構由前后反擊架、襯板、主軸、轉子、板錘、反擊板、調節裝置等結構組成，反擊破碎機破碎原理為“石打鐵”，也就是利用物料對板錘的沖擊能完成破碎。在工作時，轉子在電機的帶動下高速旋轉，物料與板錘相互撞擊形成一次破碎，后被拋向反擊板上再次破碎，然后被彈回到板錘獲得第三次破碎，物料重復進行上述過程，直到達到所需要的粒度后排出機腔，為了便于理解，附帶上反擊破碎機工作原理圖。

反擊破碎機型號有幾種

反擊破碎機種類比較多，對應的型號也就比較多，常見的有HD德版反擊式破碎機、普通型PF反擊破碎機、pc錘式反擊破碎機三種，HD德版反擊破碎機型號有HD1110、HD1315、HD1520、HD1620四種；普通型PF反擊破碎機型號有PF-1007、PF-1010、PF-1315、PF-1820等八種，pcz重型錘式反擊破碎機型號有DLPCZ1512、DLPCZ1815、DLPCZ2122、DLPCZ3032等17種。

反擊破碎機型號眾多，需要根據物料情況、出料要求、時產能大小和場地情況選擇合適的設備型號。

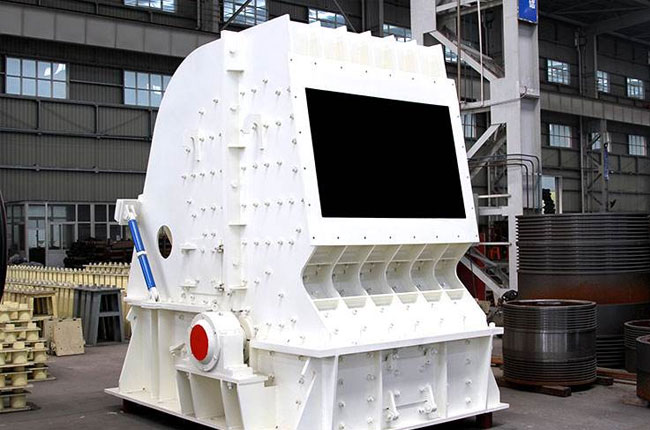

HD德版反擊式破碎機

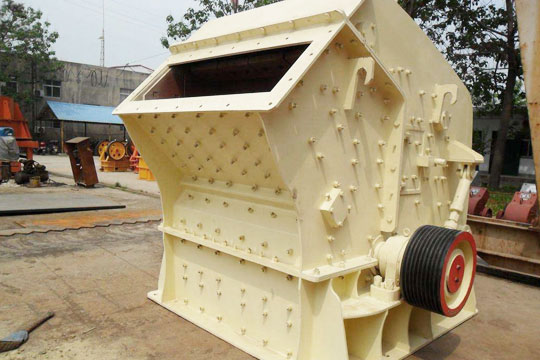

PF反擊破碎機

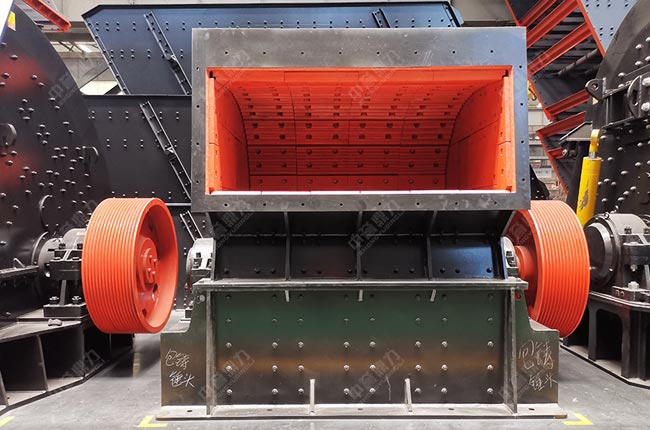

pc錘式反擊破碎機

反擊破碎機參數

德版反擊破碎機參數

型號	轉子尺寸（mm）	最大進料粒度（mm）		處理能力（t/h）	電機功率（kw）	外形尺寸（長×寬×高）(mm)	重量（kg）
型號	轉子尺寸（mm）	-150MPa	-350MPa	處理能力（t/h）	電機功率（kw）	外形尺寸（長×寬×高）(mm)	重量（kg）
HD1110	Φ1040×1000	400	200	90~190	4P90-132	3000×2360×2385	15875
HD1315	Φ1300×1500	700	300	180~280	4P200-270	3735×3156×3055	29600
HD1520	Φ1500×2000	1000	400	350~500	4P400-500	4310×3330×3660	42000
HD1625	Φ1650×2500	1300	500	500~670	4P500-670	5540×4330×4600	66000

pf反擊破碎機參數

型號	規格（mm）	進料口尺寸（mm）	最大進料粒度（mm）	處理能力（t/h）	電機功率（kw）	外形尺寸（長×寬×高）（mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P630-710	4400×3866×4009

錘式反擊破碎機參數

型號	轉子直徑*長度（mm）	進料口尺寸寬*長（mm）	進料粒度（mm）	電機功率（kw）	生產能力（t/h）	外型尺寸（長×寬×高）（mm）
DLPCZ1308	1310*790	800*850	≤500	132kw-4	100-160	281821002390
DLPCZ1512	1500*1160	1200*900	≤600	(160kw-4)*2	250-400	322025202800
DLPCZ1615	1675*1510	1480*1200	≤650	(220kw-4)*2	400-800	366529153440
DLPCZ1815	1776*1510	1480*1200	≤650	(250kw-4)*2	400-900	382229123436
DLPCZ1820	1800*1964	2000*1200	≤800	800kw-6	800-1500	347438223520
DLPCZ2020	1920*2000	2010*1200	≤800	800kw-6	1200-1600	416039203520
DLPCZ2122	2130*2260	2240*1505	≤1000	1000kw-6	1800-2200	499043854360
DLPCZ2125	2100*2486	2600*1690	≤1200	1250kw-6	2000-3000	505745654666
DLPCZ3032	3000*3220	3240*1840	≤1200	(1250kw-6)*2	4500-6000	671061226340

反擊破碎機怎么調間隙

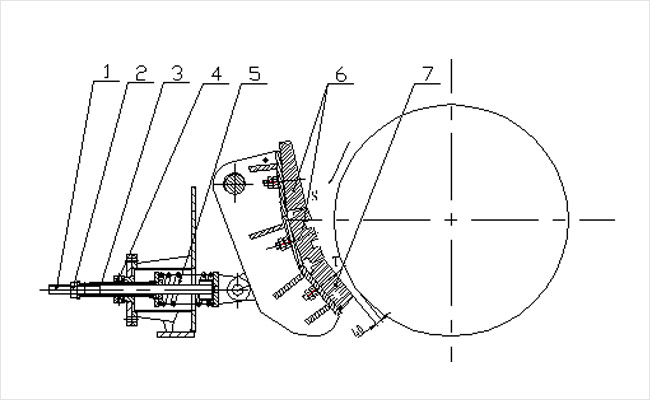

a.調大間隙時，打開下機架觀察門，松開序號2、4螺母左旋絲桿調整螺母序號3，彈簧后退，板錘頂端同反擊板間隙增大，檢查間隙要小于所需間隙尺寸10-20mm，在通過擰緊序號2螺母預緊彈簧則間隙還會增大10-20mm。擰緊螺母就達到所要求的間隙。

b.由于板錘、襯板磨損，需要調小間隙時，打開下機架觀察門，松開序號2、4螺母，右旋絲桿調整螺母序號3，在彈簧彈力作用下，反擊板與板錘間隙即變小，檢查間隙要小于所需間隙尺寸10-20mm，在通過擰緊序號2螺母預緊彈簧則間隙還會增大10-20mm。擰緊螺母就達到所要求的間隙；更換板錘獲反擊板時，調整應間隙大于30mm。

例如：現有間隙為30mm，需要調成間隙為60mm的過程是： a.將序號2、4螺母，左旋絲桿調整螺母序號3，絲桿后退15-20mm，再擰緊序號2螺母10-15mm(要根據彈簧情況調節),檢查調到60mm備緊序號4螺母即可。
