詳細解答

中譽鼎力臥式旋回破碎機有DLHGC粗碎和DLHGCM中細碎兩個系列，兩款設備在外形、內部構造等方面都有所不同，工作原理也有所區別，本文將結合兩款設備的內部結構原理圖分別進行講解。

臥式旋回粗碎破碎機工作原理

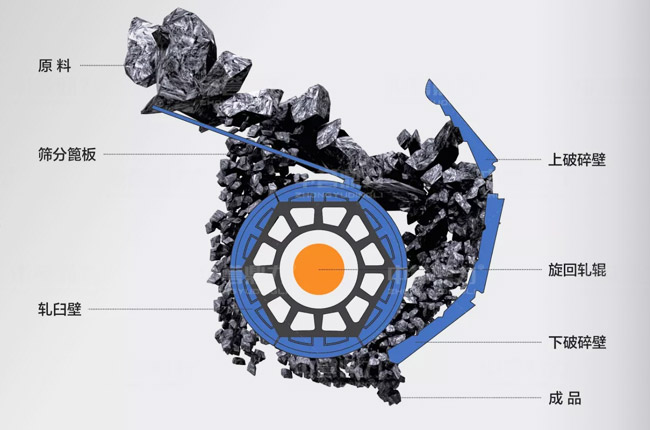

臥式旋回粗碎破碎機原理圖

工作原理詳解：從上圖中看到，臥式旋回粗碎破碎機內部主要由篩分篦板、上破碎壁、下破碎壁、偏心軸、旋回軋輥、軋臼壁部分組成，原料經振動給料機輸送至機腔內部之前，經過篩分篦板，會提前篩分出較小粒級的石料，直接從機器后方落下。其余物料進入破碎腔，旋回軋輥在偏心軸的帶動下高速旋轉，并來回擺動，當軋輥靠近破碎壁，與之間隙變小，經過多次擠壓、沖擊物料完成破碎，當軋輥離開該區段時，軋輥和破碎比之間的間隙變大，被擠壓過的物料順著間隙流出機腔。

如果在破碎過程中有不可破碎物時，機器智能啟動保護機制，自動調節排料口大小，待不可破碎物排出后，可自動復位。

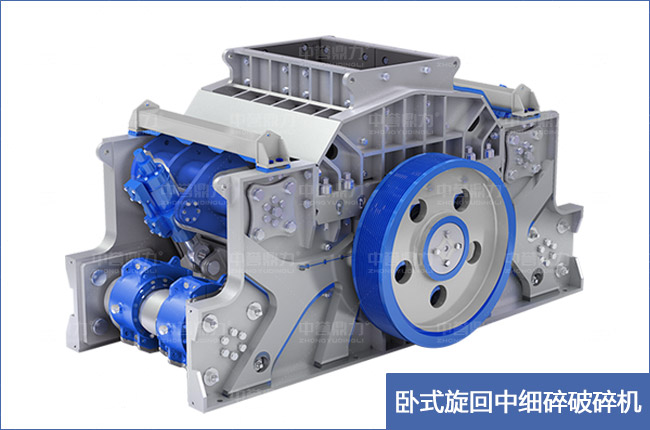

臥式旋回中細碎破碎機工作原理

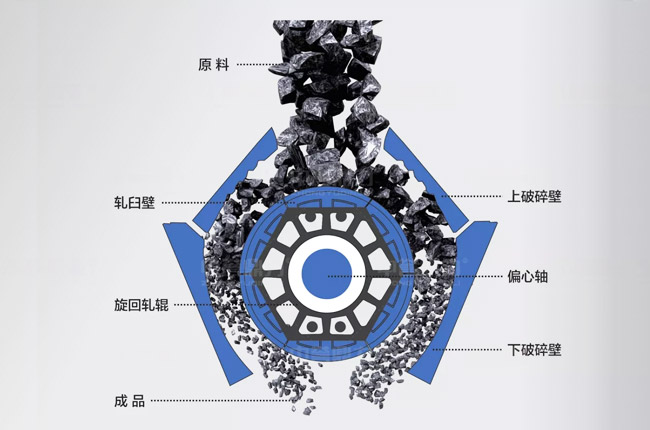

臥式旋回中細碎破碎機原理圖

工作原理詳解：從上圖中看到，臥式旋回中細碎破碎機機腔呈對稱設計，主要由上破碎壁、下破碎壁、偏心軸、旋回軋輥、軋臼壁等部分組成，在工作時，原料從上方落入機腔，并均勻分布在軋輥左右兩側，軋輥在偏心軸的帶動下左右擺動，使得軋臼壁時而靠近上下破碎壁，又時而遠離，就在這靠近和遠離之間，形成對物料的沖擊、擠壓和彎曲作用而破碎后，從機器下方排出。
